INFÓ – A processzorokban a CCD (Core Complex Die) az AMD által használt architektúra egyik építőeleme, ami a Zen mikroarchitektúrával (Zen 2-től kezdődően) jelent meg. A CCD egy különálló szilícium lapka (die), amely magokat és cache-t tartalmaz, és egy többchipes modul (MCM) részeként működik együtt más CCD-kkel és az I/O lappal (ami a kommunikációt biztosítja a különböző komponensek között).

Ha a 30 elérése előtt kifagysz, akkor add meg a legutóbbi működő értéket, majd utána ne 5-ösével, hanem 1-esével menj fel addig, amíg még stabil a procid.
Ha van türelmed és energiád magonként is behangolni, akkor ezután az All Core beállítást tedd át Per Core-ra és egyesével növeld a magokat, amíg meg nem találod minden egyes magnak az abszolút, de még stabil értéket.

Minden egyes érték pár mV-ot vesz el minden magtól, ezáltal a magasabb órajelek elérésre lesz lehetőség alacsonyabb feszültség és hőtermelés mellett.

DE

Ha valakinek 5900X vagy 5950X 2CCD-s processzora van, ez sajnos nem elég, mert ha prémium szilíciummal ellátott procid van és bírja a PBO CO NEGATIVE 30-at, még akkor is szemet könnyeztető, orbitálisan magas 1.4V vagy afeletti feszültségen mennek ezek a procik, ami pedig degradálja és rendkívül lecsökkenti az élettartamát és a teljesítményét is!

MSI BIOS-ban találtam egy hibát és emiatt majdnem egy évig tartott, mire megtaláltam a megfelelő kombinációt.

A hiba az a PBO Limits beállításnál volt, amikor Disabled-re tettem, azaz kikapcsoltam, akkor bármit állítottam a procin, folyamatosan kifagyott, fekete kép, beakadt a hang használat közben. Manual Mode-ban kimaxolt értékek mellett ugyan ezt elérjük, de nincsenek ilyen hibák, mint amiket az előbb említettem.

Állítsd be a következőket:

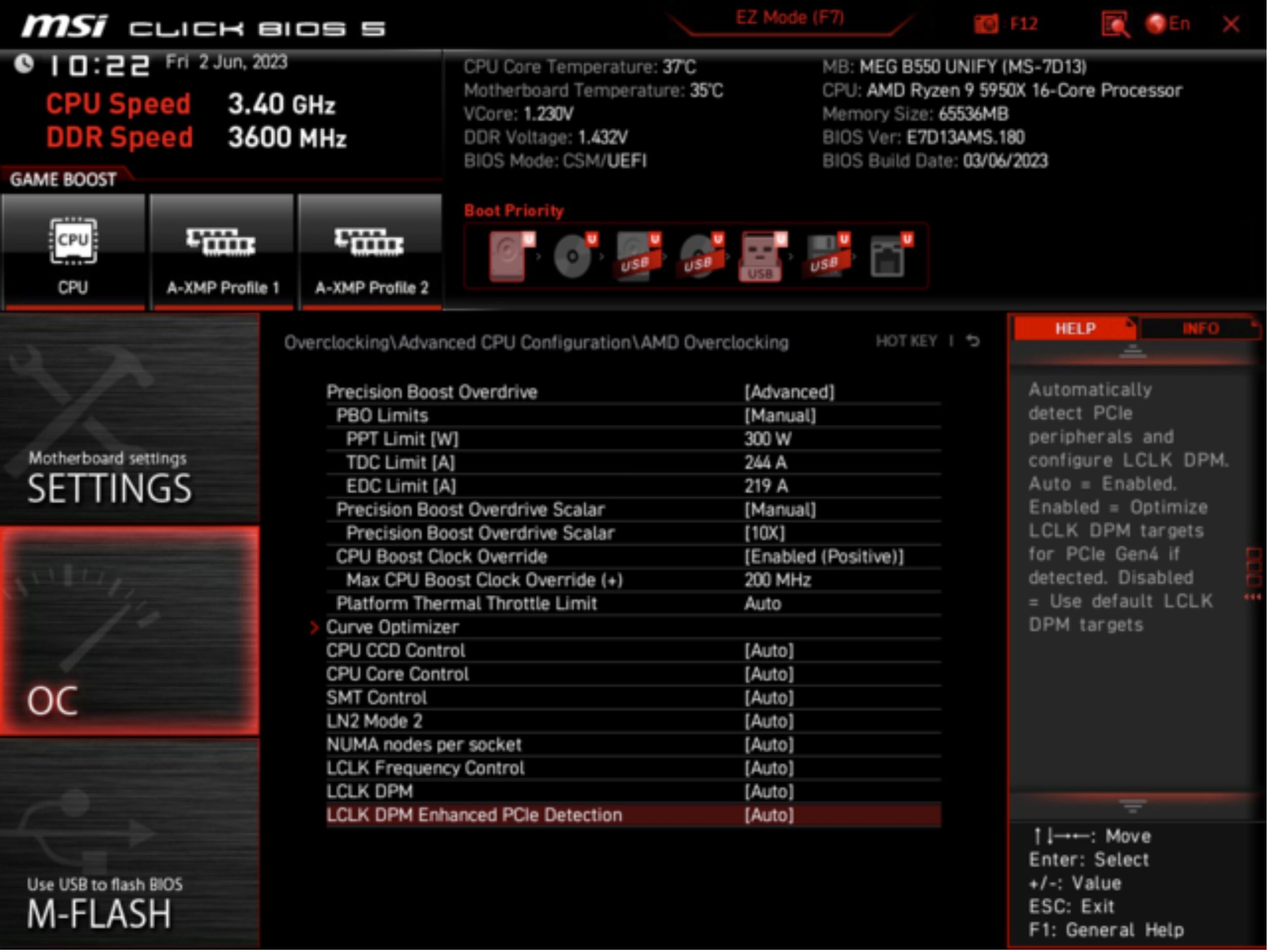

Precision Boost Overdrive-ot állítsd át Advanced-re.
PBO Limits -> Manual és maxold ki a PPT, TDC és EDC értékeket úgy, hogy egyesével kijelölöd őket, és a numpadon megnyomod a ‘–‘ gombot.
Precision Boost Overdrive -> Manual majd válaszd ki a 10X opciót.
CPU Boost Clock Iverride -> Enabled (Positive).
Max CPU Boost Clock Override (+) -> 200MHz.

Ezekkel a beállításokkal kimaxoltuk a proci határértékeit, azaz a lehető legmagasabbra el tud jutni, majd boostolni, mert egyik Limit beállítás sem fogja azt korlátozni.

Ezután Offset Voltage-al vegyünk el feszültséget a procitól, mert az 5900X és 5950X nagyon magas feszültségen üzemel, teljesen feleslegesen. Azaz miközben megtalálnád a procidnak az abszolút maximum Curve Optimizer értéket, végig magas feszültségen lenne. Ezt elkerülendő, adjunk meg mondjuk -0.05 vagy -0.075V értéket.

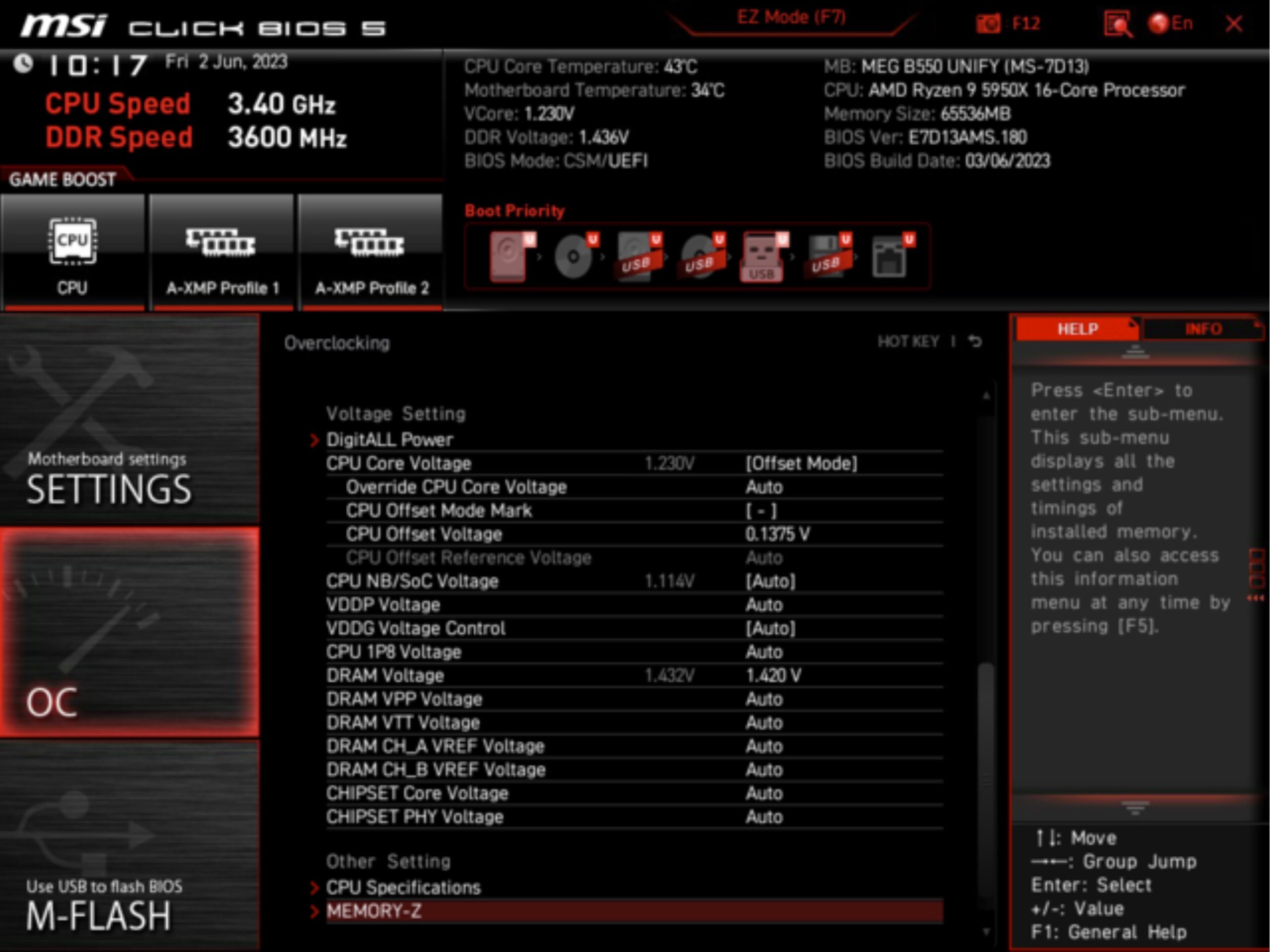

CPU Core Voltage -> Offset Mode
CPU Offset Mode Mark -> [ – ]
CPU Offset Voltage – 0.05 vagy 0.075

Miután ezekkel és a fentebb említett értékeket belőtted, F10-el mentsük el a beállításokat, majd újraindítás után jöjjünk vissza a BIOS-ba!

Nézd meg, hogy mekkora feszültségen megy a procid a beállítások elmentése után.
Ha olyan 1.3V körül vagy, az egyelőre JÓ, neki állhatsz a Curve Optimizer behangolásnak.

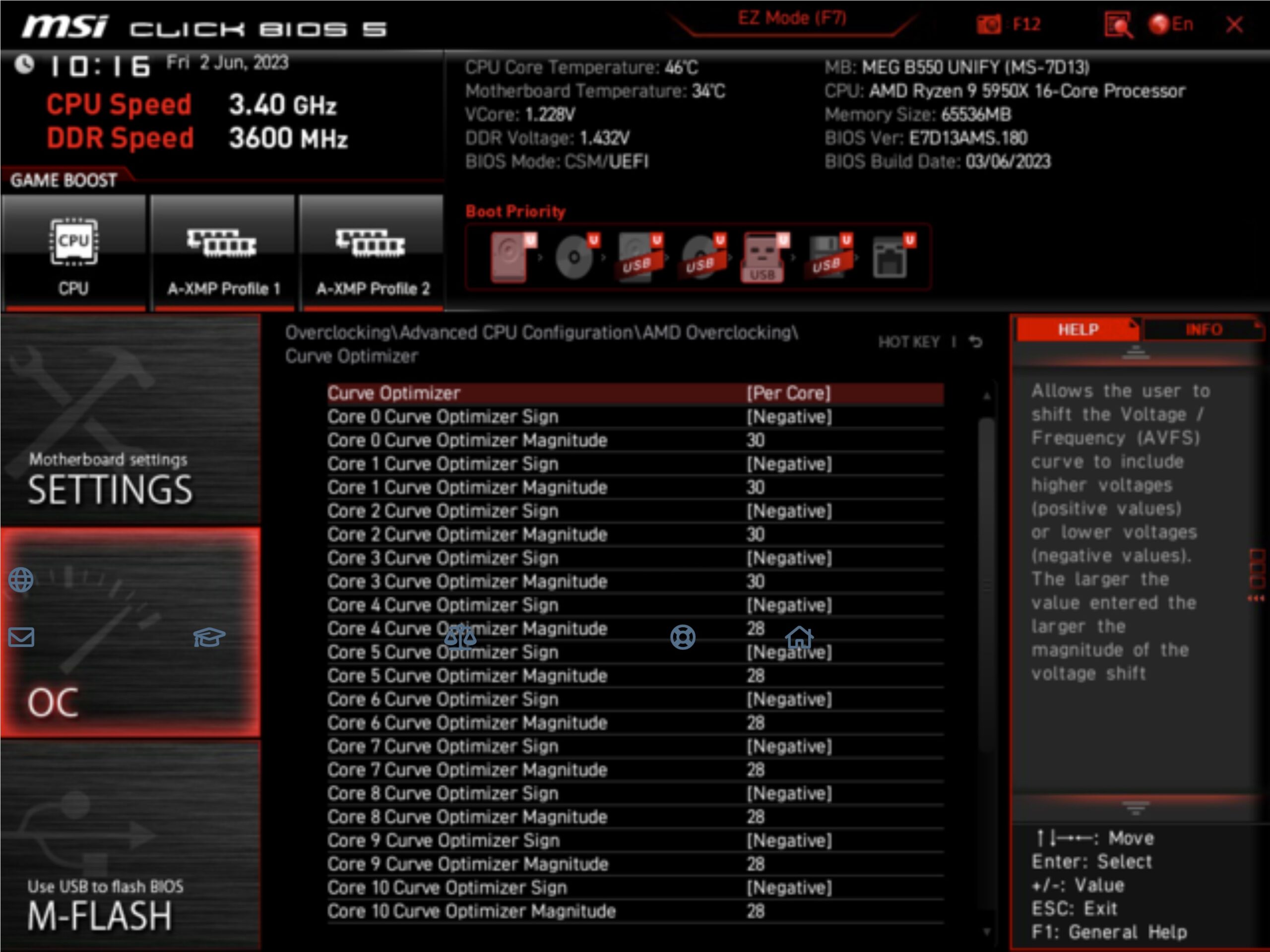

Először a Curve Optimizer legyen All Core-ra és Negative-ra állítva és ahogy fentebb is írtam, kezd 5-el, majd 5-ösével ment felfele addig, amíg nem Crash-elsz.
Ha eléred a 30-at akkor nem kell magonként belőni a procit.

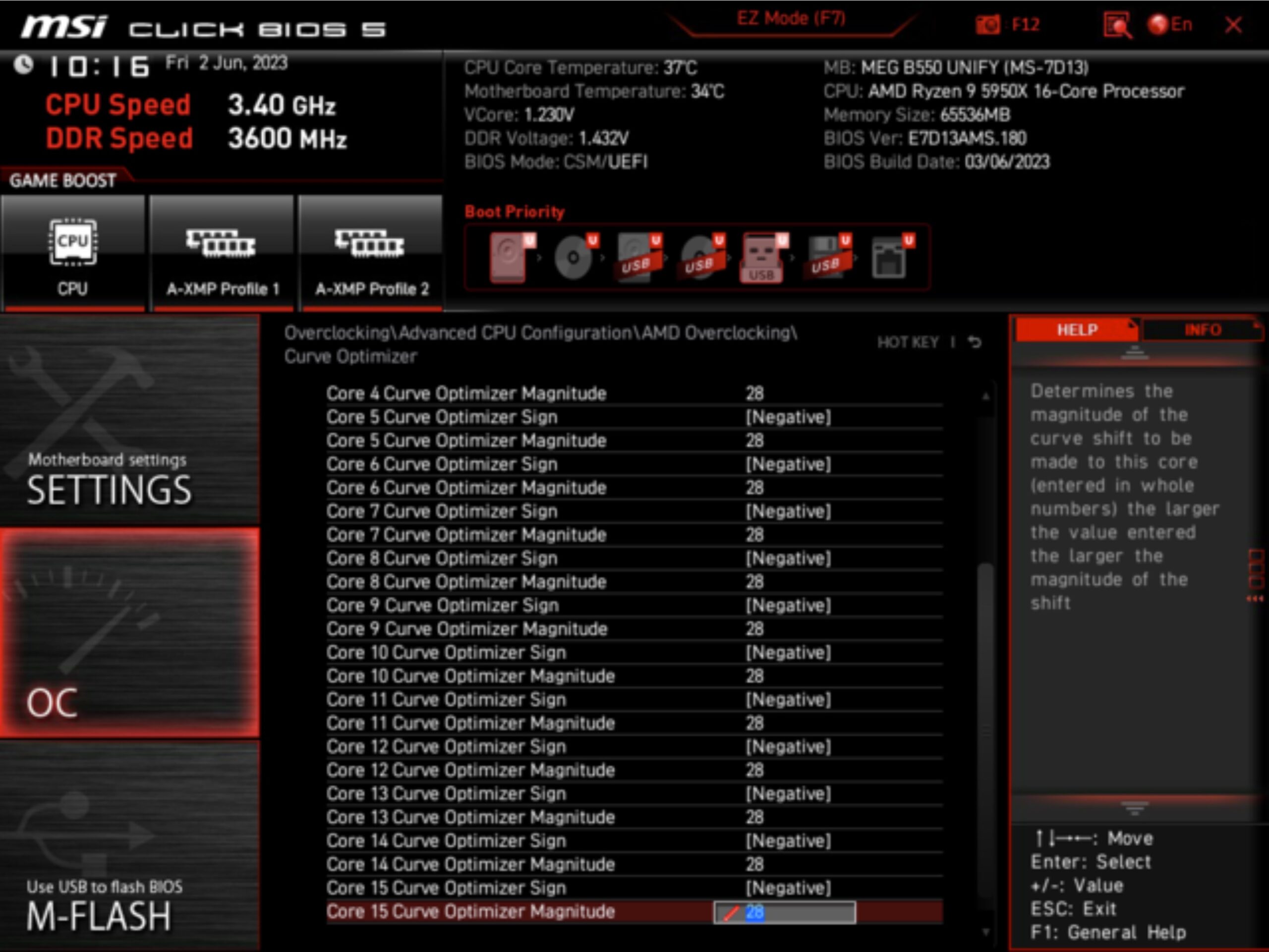

Ha viszont 30 előtt crash-elsz, mondjuk 20-nál, akkor utána tedd át a Curve Optimizert PER CORE-ra és magonként növeld az értékeket 1-esével, így behangolva minden egyes magot külön-külön.

Az 1 CCD-vel rendelkező Ryzen processzorok általában 6-8 magos modellek. A Ryzen 9 processzorok (például 5900X vagy 5950X) két CCD-vel rendelkeznek, mert 12 vagy több magot tartalmaznak.

Az APU-k (mint a G-s végződésű modellek, például a Ryzen 5 5600G) is jellemzően egyetlen CCD-vel készülnek, mivel integrált grafikus magot tartalmaznak, és a dizájnjukat így egyszerűsítik.

Ryzen 5000 széria (Zen 3):

• Ryzen 5 5500
• Ryzen 5 5600
• Ryzen 5 5600X
• Ryzen 7 5700X
• Ryzen 7 5800X

Ryzen 7000 széria (Zen 4):

• Ryzen 5 7600
• Ryzen 5 7600X
• Ryzen 7 7700
• Ryzen 7 7700X

Ryzen 4000 széria (Zen 2):

Bár ezek nem Zen 3 vagy Zen 4 architektúrájúak, említésre méltóak:

• Ryzen 3 4100
• Ryzen 5 4500
• Ryzen 5 4600G
• Ryzen 5 4600H
• Ryzen 5 4650G
• Ryzen 7 4700G
